Motor lineal magnético curvo

Descripción del producto del motor lineal magnético curvo

El motor lineal síncrono de imanes permanentes tiene un rendimiento excelente y es ampliamente utilizado en sistemas de transmisión de precisión. Según la forma del motor, se puede dividir en motor lineal tipo U, motor lineal tipo plano y motor lineal axial. Producimos principalmente motores lineales magnéticos tipo U, motores lineales magnéticos de placa plana y motores lineales magnéticos curvos.

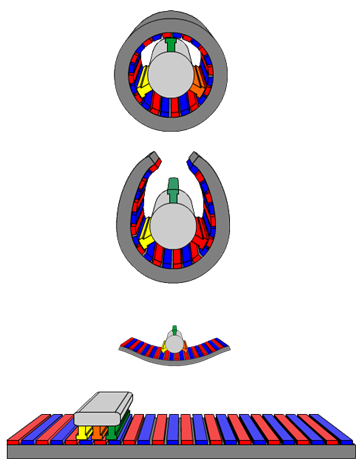

 El motor lineal de imán curvo tiene un diseño inteligente que compensa las pérdidas de fuerza en las curvas debido al error de conmutación, que ocurre debido a bobinas rectas en pistas curvas. Se pueden utilizar motores estándar que tienen una fuerza de atracción baja con respecto a su fuerza continua ejerciendo un bajo desgaste en los rodamientos. También tienen un cogging bajo que, en combinación con un algoritmo de compensación de cogging para las secciones curvas, proporciona un movimiento muy suave.

Si bien las máquinas a menudo se diseñan con movimientos estrictamente lineales en mente, las pistas cerradas son interesantes para muchas aplicaciones.

Con el nuevo diseño de conjunto de motor lineal magnético curvo de Faizeal, son posibles muchas configuraciones de pista más versátiles. Como Los beneficios de los motores lineales magnéticos sin hierro son óptimos para aplicaciones que requieren mover pequeñas masas con máxima precisión a una alta velocidad de ciclo, especialmente en áreas como:

1. Semiconductores

2. Pantalla plana

3. Etapas de inspección

4. Etapas de ultra precisión

5. Automatización médica/ciencias de la vida/laboratorio

6. Óptica



¿Por qué elegir el motor lineal?

1. Rendimiento dinámico

Las aplicaciones de motores lineales tienen una amplia gama de requisitos de rendimiento dinámico. Dependiendo de las especificaciones del ciclo de trabajo de un sistema, la fuerza máxima y la velocidad máxima impulsarán la selección de un motor:

Una aplicación con una carga útil liviana que requiere una velocidad y aceleración muy altas generalmente utilizará un motor lineal sin hierro (que tiene una parte móvil muy liviana que no contiene hierro). Como no tienen fuerza de atracción, se prefieren los motores sin hierro con cojinetes de aire, cuando la estabilidad de la velocidad debe ser inferior al 0,1%.



2. Amplio rango de fuerza-velocidad

Los motores lineales de transmisión directa brindan una gran fuerza en una amplia gama de velocidades, desde una condición de velocidad baja o estancada hasta velocidades altas. Los motores lineales pueden alcanzar velocidades muy altas (hasta 15 m/s) con una fuerza de compensación para los motores de núcleo de hierro, ya que la tecnología se ve limitada por las pérdidas por corrientes de Foucault.

Los motores lineales logran una regulación de velocidad muy suave, con ondulación baja. El rendimiento de un motor lineal en su rango de velocidad se puede ver en la curva fuerza-velocidad presente en la hoja de datos correspondiente.



3. Fácil integración

Los motores lineales están disponibles en una amplia gama de tamaños y se pueden adaptar fácilmente a la mayoría de las aplicaciones.



4. Costo de propiedad reducido

El acoplamiento directo de la carga útil a la parte móvil del motor elimina la necesidad de elementos de transmisión mecánica como tornillos de avance, correas de distribución, piñón y cremallera y engranajes helicoidales. A diferencia de los motores con escobillas, no hay contacto entre las partes móviles en un sistema de transmisión directa. Por lo tanto, no hay desgaste mecánico, lo que da como resultado una excelente confiabilidad y una larga vida útil. Menos piezas mecánicas minimizan el mantenimiento y reducen el costo del sistema.
